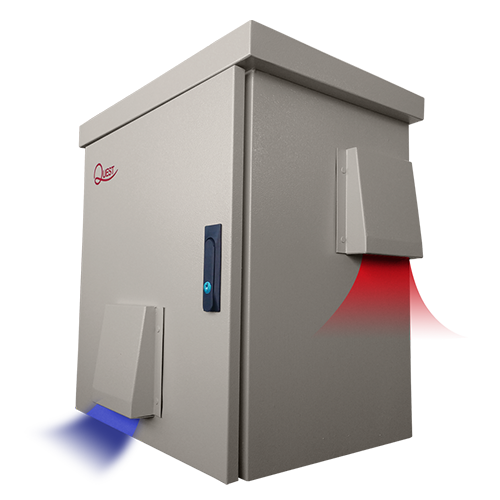

Gabinete de Exteriores para Telecomunicaciones de 11U - Montaje en Poste

Gabinete de Exteriores para montaje en Piso | GE-2358

Gabinete de Exteriores para Intemperie con Grado de Protección NEMA 4 • Altura útil: 11U | Montaje a Poste / Pared
Referencia: CE-2720

DIMENSIONES
Altura Externa: 609 mm
Ancho Externo: 533 mm
Profundad: 406 mm
Capacidad de Carga: 75 Kg
GRADO DE PROTECCIÓN IP-65
Grado de protección en el que la entrada de polvo no puede evitarse, pero el mismo no debe entrar en una cantidad tal que interfiera con el correcto funcionamiento del equipamiento.
Respecto de la protección del agua, está protegido contra chorros de agua.
GRADO DE PROTECCIÓN NEMA 4

El gabinete CE-2720 brinda condiciones de
protección NEMA 4 así:
• Basura que cae
• Líquidos que caen y salpicaduras ligeras
• Polvo circulando, pelusa, fibras y partículas
• Asentamiento de polvo llevado por el aire, pelusa, fibras y partículas volátiles*
• Riego y salpicaduras de agua.

* Estas fibras y partículas volátiles son de materiales no peligrosos y no se consideran del tipo de fibras inflamables o partículas volátiles combustibles Clase III.

Diseñado para múltiples aplicaciones de montajes en intemperie para proteger:

  • Equipos de Telecomunicaciones
  • Sistemas de Telefonía celular y CCTV
  • Seguridad y videovigilancia o cualquier otra aplicación que requiera protección adicional y esté alojada en el gabinete.

MATERIALES Y ACABADOS DE ALTA RESISTENCIA

Al estar fabricado en Acero Galvanizado es un gabinete de muy alta resistencia ideal para ambientes industriales e intemperie. En su interior los ventiladores cuentan con filtros que protegen los equipos de elementos externos como agua, partículas gruesas, polvo, insectos y fibras.
La puerta cuenta con cerradura que restringe el acceso de personal no autorizado. Para  garantizar su hermeticidad la puerta cuenta con un empaque en poliuretano con alma de acero, que brinda un cierre preciso evitando el ingreso de agua y otros elementos al interior.

CONTROL DEL CALOR

El gabinete para exteriores ha sido diseñado para soportar ambientes térmicos de bajas y altas temperaturas, para esta última condición el envolvente externo está separado del gabinete interno, para evitar la transferencia térmica del calor. El control del calor interno generado por los equipos se hace por medio de 2 ventiladores de acción Push que impulsan el calor hacia arriba, en el techo de la unidad se encuentran 4 ventiladores de acción Pull, que extraen rápidamente el calor generado por los equipos.

pdf icon 60x60 DESCARGAR FICHA TÉCNICA

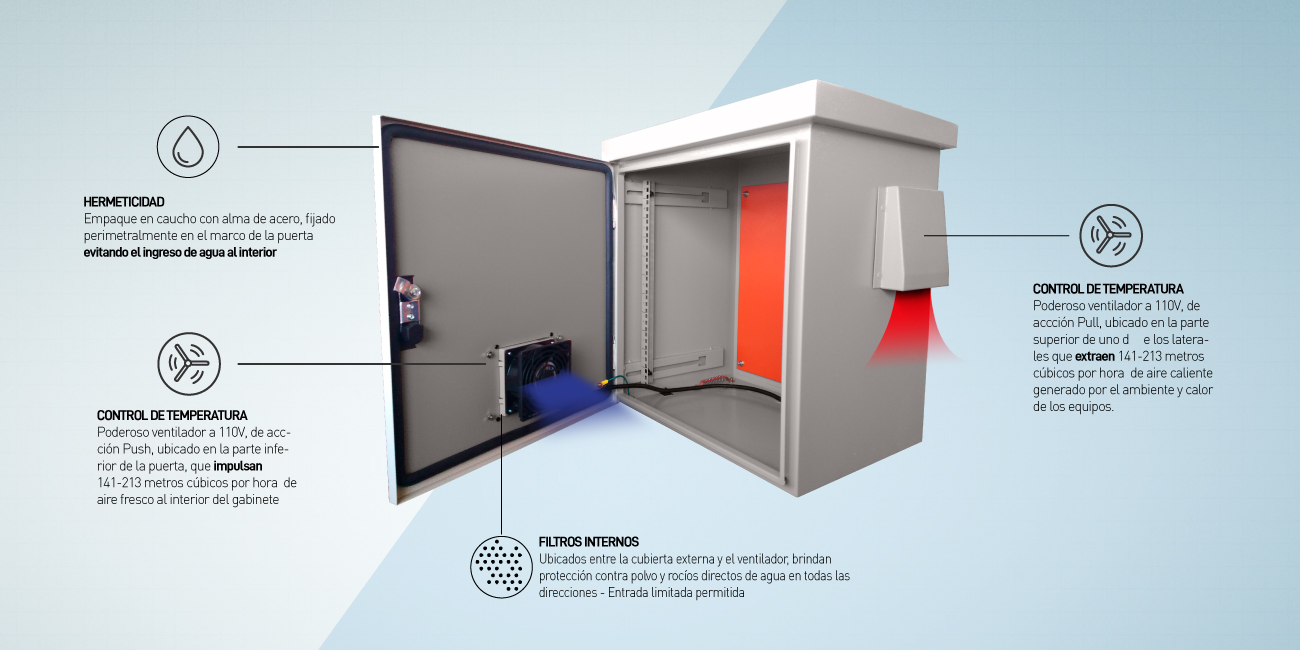

CARACTERÍSTICAS DESTACADAS

EXCELENTE PROTECCIÓN PARA EQUIPOS DE TELECOMUNICACIONES

Eficiente control de Temperatura  |  Resistente a condiciones Climáticas Exigentes |  Seguridad

Gabinete de Exteriores para montaje en Piso | GE-2358

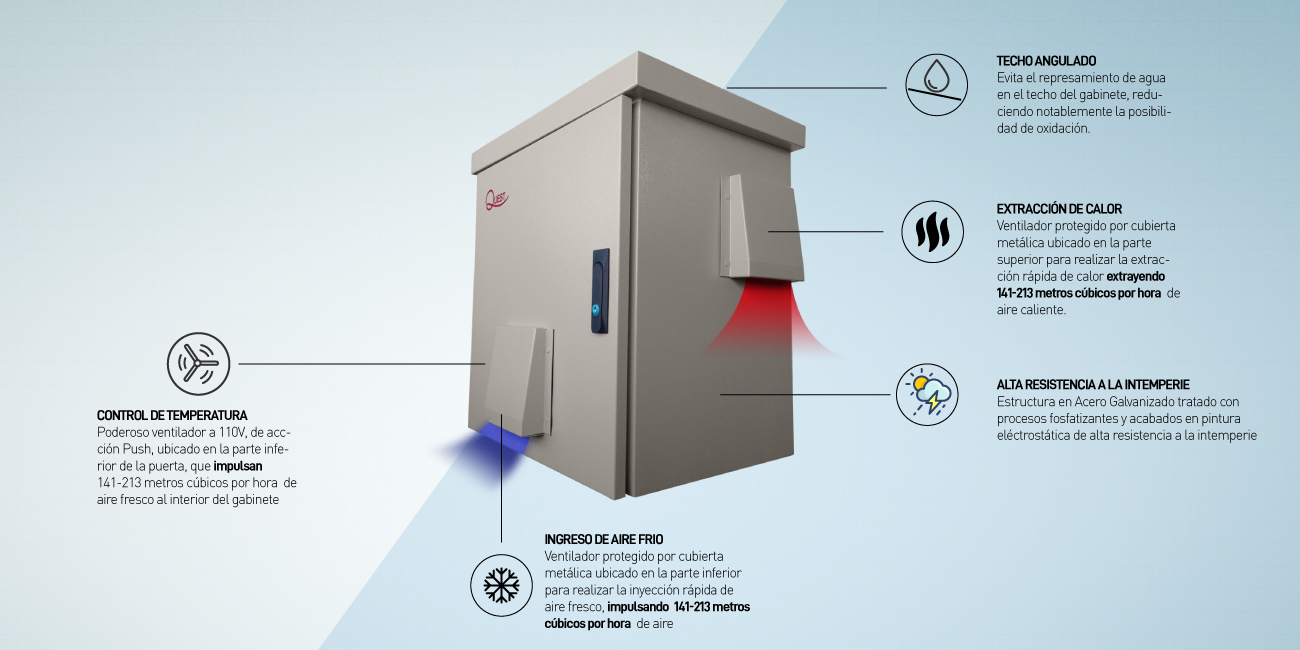

ALTA EFICIENCIA EN CONTROL DE TEMPERATURA Y RESISTENCIA A LA ITEMPERIE

Gabinete de Exteriores para montaje en Piso | GE-2358

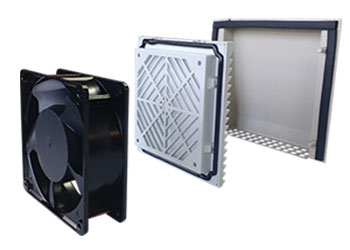

Control de Temperatura

Control de Temperatura

2 Potentes Ventiladores que permiten el intercambio rápido en el interior del gabinete. Uno de ellos ubicado en la parte baja de la puerta frontal de acción Pull que impulsa aire fresco al interior. El segundo ventilador de acción Push ubicado en la parte superior de uno de sus laterales, extrae el calor generado por los equipos. Ambos ventiladores estan protegidos por una cubierta metálica en su parte externa e internamente por filtro./p>

Back Panel

Back Panel

Elaborado en acero galvanizado tratado con procesos desenrasantes y fosfatizantes y acabados en pintura color naranja que permite la instalación de equipos eléctricos o componentes auxiliares en la parte posterior del gabinete, sin que se llegue a afectar la integridad del gabinete.

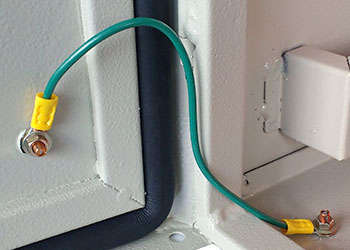

Protección Eléctrica

Protección Eléctrica

Cable equipotencial de Conexión eléctrica en todas las superficies metálicas expuestas que transportan corriente actuando como protección contra descargas eléctricas residuales.

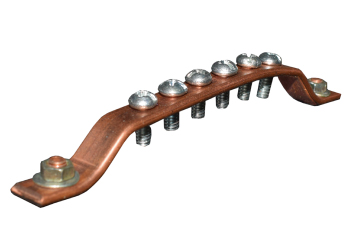

Aterrizaje de Tierras

Aterrizaje de Tierras

Barra de cobre de en lámina de 1/2 x 1/8” cobre con 6 puntos de conexión con tornillos 12-24 con capacidad nominal de 85 amperios.

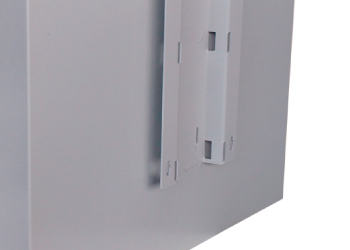

Sistema de montaje a poste

Sistema de montaje a poste

Robusto herraje posterior ( Bracket ) en acero A36,soldado al cuerpo del gabinete con 4 ranuras para fijación a poste por medio de cintas aceradas.

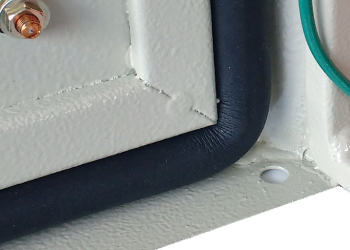

Hermeticidad

Hermeticidad

El marco de la puerta cuenta con un empaque espumado que brinda un sellado hermético evitando que agentes externos ingresen al gabinete.


COMPONENTES DEL PRODUCTO

Envolvente Externo
Envolvente externo en acero Galvanizado, tratado con procesos desengrasantes y fosfatizantes, que brindan alta resistencia a al intemperie X 1.
Parales de Montaje
Parales de 12U marcados bajo el estandar EIA -310-ECA x 2
Cerraduras Externas
Cerradura de seguridad con cierre tipo maneta x 1
Panel para Montaje de componentes eléctricos
Back Panel en acero galvanizado con acabados en pintura electrostática color naranja x 1
Ventiladores Accion Pull
Ventilador de acción Pull AC de 110V x 1
Ventiladores Accion Push
Ventilador de acción Push AC de 110V x 1
Master Ground de 6 puntos  x 2
Master Ground de 6 puntos, con capacidad nominal de 85 amperios.
Cable Equipotencial x 2
Cable Equipotencial en todas las superficies expuestas que transportan corriente x 1
Llaves
Llaves para Puerta x 2
Tuercas Push
Tuercas Push para Rack interno x 12
Tornillos 12-24
Tornillos 12-24 para Tuerca tipo Push x 12
